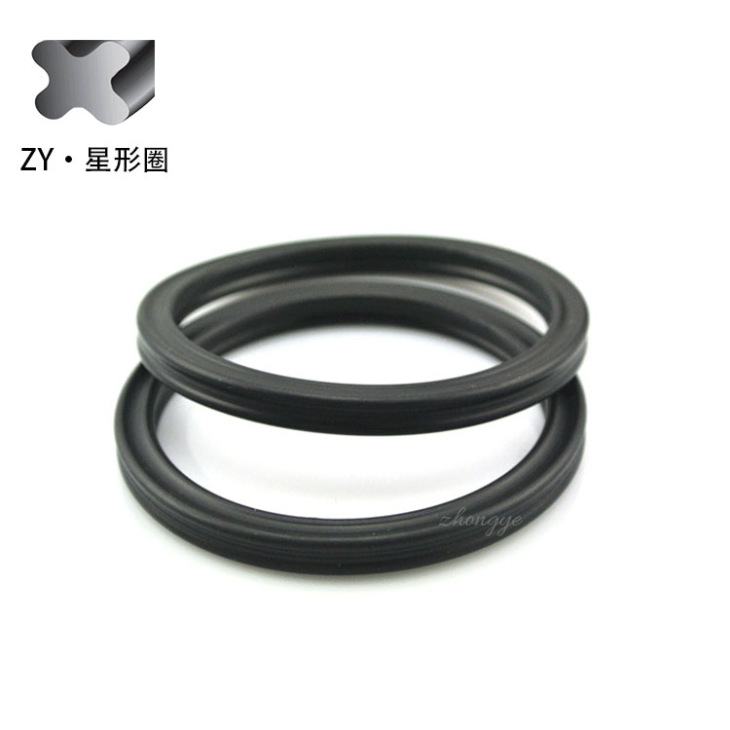

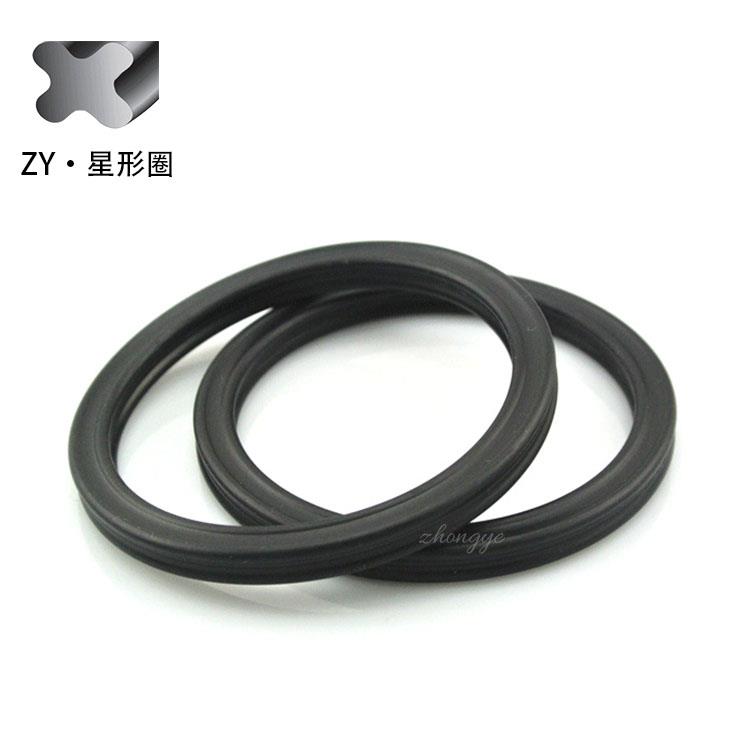

气缸孔用星型防尘圈

说明

气缸孔用星型防尘圈是四唇口密封,形状类似X因此又被称为X形圈。星型防尘圈是在0形圈的基础上又作了改进和提高,其断面尺寸与0形圈相同,基本可替代0形圈的使用场合。



优点

0形圈相比,由于星形密封围在密封唇之间形成润滑容腔,故具有较小的摩擦阻力,启动阻力。因它的飞边位置在截面的凹处,所以密封效果比较好。非圆形截面,有效的避免了往复运动时产生翻滚现象。

星形圈的应用范围很广,根据温度、压力和介质选择合适的材料。为了使星形圈适应给定的应用场合就应该考虑所有的工作参数间的相互制约。



工况条件

材质:丁腈橡胶NBR

工作温度:-20~+80℃

工作压力:≤0.15~1MPa

工作介质:空气

产品硬度:HS65±5A



工作机理

星形密封图是一种自紧密封型的双作用密封元件。径向与轴向上的力取决于系统的压力,随着压力的上升,星形密封圈的压缩变形会增大,总的密封力随着提高,从而形成可靠的密封。
