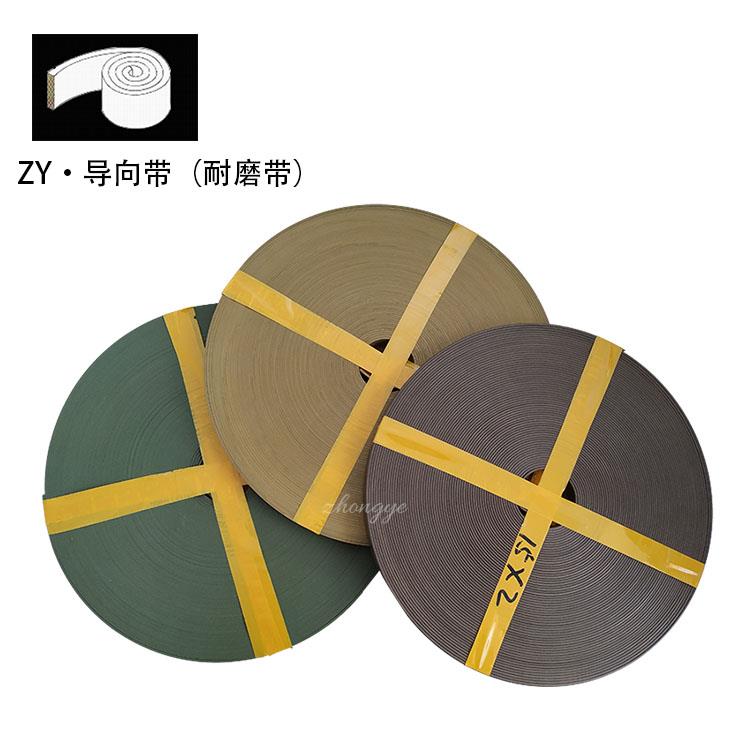

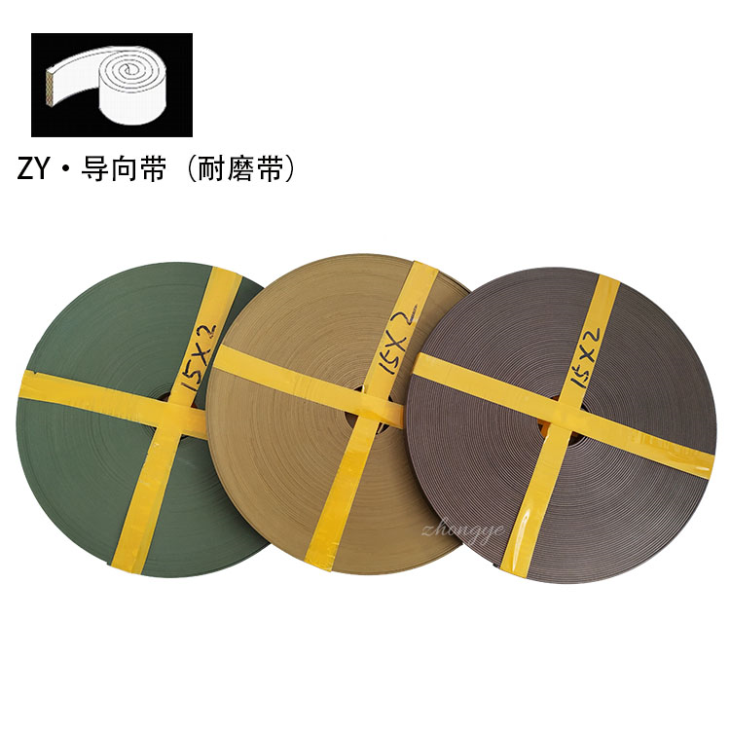

四氟铜粉导向带

(耐磨带、GST)说明我司生产的四氟青铜粉导向带(耐磨带、GST)用于往复运动液压油缸中活塞和活塞杆起支撑和导向作用。导向带具有突出的低摩擦特性、运行时无爬行、耐高温性能以及良好的耐化学性能。对于在液压缸内移动的活塞和活塞杆,导向带具有精确的导向作用,并可吸收随时产生的径向力。同时导向带防止了液压缸内滑动部件的金属接触,即活塞和缸体之间或者是活塞杆和缸头之间的金属接触。随着温度...





四氟铜粉导向带(耐磨带、GST

说明

我司生产的四氟青铜粉导向带(耐磨带、GST)用于往复运动液压油缸中活塞和活塞杆起支撑和导向作用。导向带具有突出的低摩擦特性、运行时无爬行、耐高温性能以及良好的耐化学性能。对于在液压缸内移动的活塞和活塞杆,导向带具有精确的导向作用,并可吸收随时产生的径向力。同时导向带防止了液压缸内滑动部件的金属接触,即活塞和缸体之间或者是活塞杆和缸头之间的金属接触。

随着温度的增加,PTFE 材料所能承受的表面载荷将降低,其承载能力实际上取决于工作温度,一般而言,不应超过200℃。如使用温度底于0℃,请先咨询我方。



产品的类型:

1. 切口类型

我们可提供成卷的导向带和预切好的导向环。

斜切口是标准形式。直切口和Z型切口需订制。

2. 棱边的倒角形式无倒角是标准形式。我们可提供棱边为倒角的形式,这种设计可防止产品与沟槽圆角的干涉,也有利于安装。订购棱边为倒角的形式时请注明。

3.压花:压花结构是在带子的滑动表面带有微小的润滑微坑,有利于形成润滑薄膜, 改善微观润滑,同时有助于嵌埋微小异物,保护密封系统。鉴于导向带可用于孔用和轴用,一般制作成双面压花。

特殊要求如刻字、压花﹑倒角﹑预切﹑特殊材料﹑切口类型,订货时请予以注明。



应用

导向带广泛应用于液压及其它往复运动、旋转、摆动系统,适用于轻载和中载的应用场合,承受径向力有限,特别在高频、长行程、较大的活塞或活塞杆间隙及范围较广的流体和高温场合,建议一定使用导向带。如用在注塑机、减震器、蓄能器、推土机、挖掘机、锻压力、陶瓷压砖机、轧钢机、农业机械、搬运机械、化学设备、冶金机械及机床等。



优点

- 耐化学性好,耐热性好

- 耐磨性好,寿命长

- 摩擦力小,无爬行现象

- 承载能力高,避免了金属之间的接触

- 吸收侧向负载,能抑制机械振动

- 由于耐磨环的对中作用,可增大密封的挤出间隙

- 防尘效果好,允许外界异物嵌入

- 简单的整体式沟槽,安装简便



标准材料

填充青铜的聚四氟乙烯(PTFE

填充碳的聚四氟乙烯(PTFE

填充碳纤维的聚四氟乙烯(PTFE



工况条件

工作温度

工作压力

工作介质

工作速度

-180 ~ +250

63Mpa

液压油、压缩空气

15m/s



产品尺寸(整卷长度)

厚度(mm

1

1.5

2

2.5

3

4

5

长度(m

68

46

34

27

23

16

13

供参考。实际供货时可能会有细小差别。
